火法炼铜工艺分类有哪些？

火法冶炼铜工艺分类

（1）闪速熔炼

闪速熔炼（flash smelting）包括国际镍公司因科（Inco）闪速炉、奥托昆普（Outokumpu）闪速炉和旋涡顶吹熔炼（ConTop）3种。闪速熔炼是充分利用细磨物料巨大的活性表面，强化冶炼反应过程的熔炼方法。将精矿经过深度干燥后，与熔剂经干燥一起用富氧空气喷入反应塔内，精矿粒子在空间悬浮1-3s时间，与高温氧化性气流迅速发生硫化矿物的氧化反应，并放出大量的热，完成熔炼反应即造锍的过程。反应的产物落入闪速炉的沉淀池中进行沉降，使铜锍和渣得到进一步的分离。这种方法主要用于铜、镍等硫化矿的造锍熔炼。

闪速熔炼在20世纪50年代末开始生产，已在四十多家企业推广应用，因为不断改进在节能环保方面有着显著成绩。该工艺技术具有生产能力大、能耗低、污染少等优点，单套系统最大矿铜产能可达40万t/a以上，适用于规模20万t/a以上的工厂。但是要求原料进行深度干燥到含水＜0.3%,精矿粒度＜1mm，原料中杂质铅加锌不宜高于6%。工艺的缺点是设备复杂、烟尘率较高，渣含铜比较高，需要进行贫化处理。

（2）熔池熔炼

熔池熔炼包括特尼恩特炼铜法、三菱法、奥斯麦特法、瓦纽柯夫炼铜法、艾萨熔炼法、诺兰达法、顶吹旋转转炉法(TBRC)、白银炼铜法、水口山炼铜法和东营底吹富氧熔炼法等。熔池熔炼是在细小的硫化精矿加入熔体的同时，向熔体鼓入空气或工业氧气，在剧烈搅拌的熔池内进行强化熔炼。由于鼓风向溶池中压人了气泡，当气泡通过熔池上升时，造成“熔体柱”运动，这样便给熔体输入了很大的功能。它的炉型有卧、立式、回转式或固定式，鼓风方式有侧吹、顶吹、底吹三种。

熔池熔炼是20世纪70年代开始在工业上应用。由于熔池熔炼过程中的传热与传质效果好，可大大强化冶金过程，达到了提高设备生产率和降低冶炼过程能耗的目的。而且对炉料的要求不高，各种类型的精矿，干的、湿的、大粒的、粉状的都适用，炉子容积小，热损失小，节能环保都比较好，特别是烟尘率明显低于闪速熔炼。

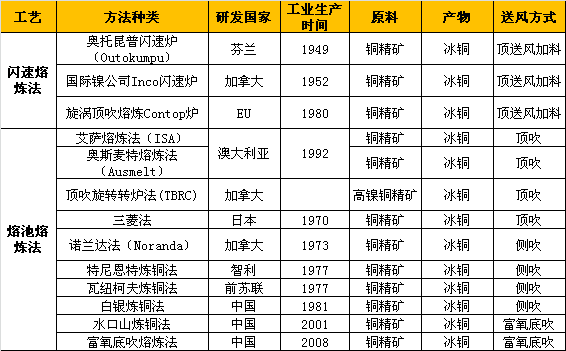

主要炼铜工艺汇总表

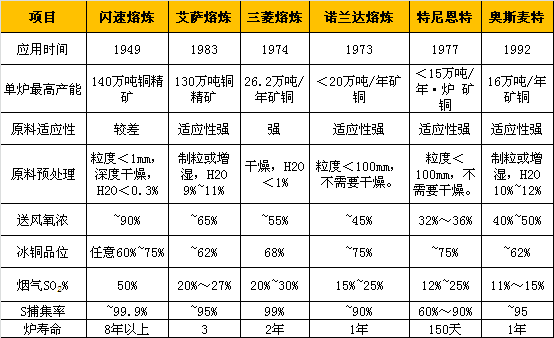

主要炼铜工艺对比

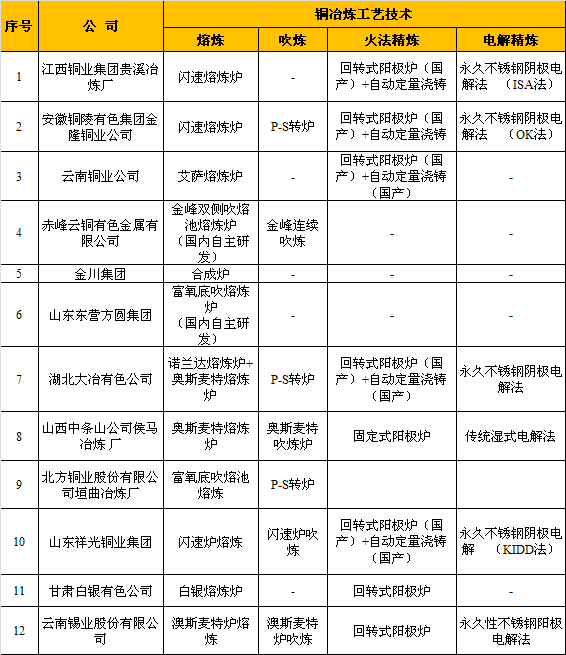

国内部分铜企冶炼工艺情况

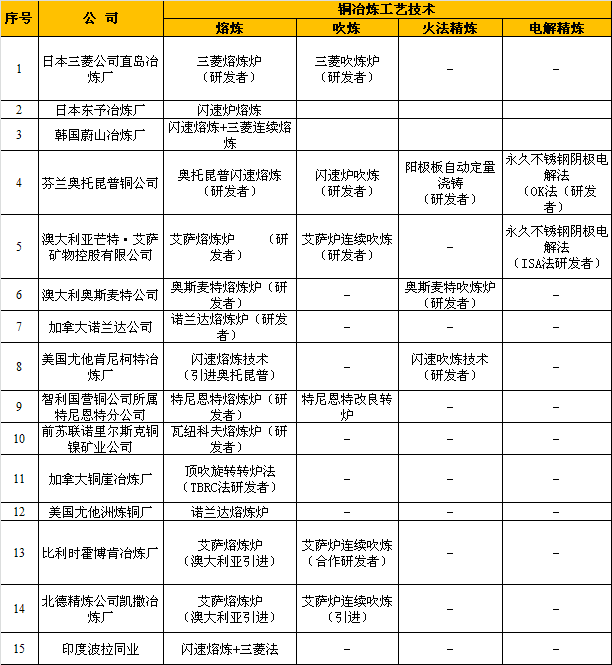

国外部分铜企冶炼工艺情况
